웨어러블 에어컨에서 펠티에 쿨러의 작동 원리

간단한 답변: 펠티에 쿨러는 직류 전원을 사용하여 피부 접촉 플레이트에서 고온 측 방열판으로 열을 이동시켜 방 전체를 식히는 대신 국소 접촉 냉각을 생성합니다.

웨어러블 에어컨의 냉각 플레이트는 기존 목 선풍기의 기류와 놀랍도록 다르게 느껴질 수 있습니다. 이러한 감각은 일반적으로 열전 냉각기(TEC 쿨러, 펠티에 모듈 또는 펠티에 셀 쿨러)에 의해 생성됩니다. 압축기도 순환 냉매도 없습니다. 대신 전류를 사용하여 컴팩트한 솔리드 스테이트 모듈을 통해 열을 펌핑합니다.

모듈은 시스템의 한 부분일 뿐입니다. 냉각 측에서 흡수된 열의 와트마다 장치를 통과하여 고온 측에서 빠져나가야 합니다. 모듈이 사용하는 전력도 버려야 할 열이 됩니다. 따라서 웨어러블 제품에는 냉각 플레이트, 열 인터페이스, 고온 측 열 확산판 또는 방열판, 기류, 온도 감지, 제어 전자 장치 및 선택한 모드를 지원할 수 있는 배터리가 필요합니다.

이 완전한 열 경로를 이해하면 온도 주장을 해석하고, 제품을 비교하며, 접촉, 주변 조건 및 팬 설계가 결과를 바꾸는 이유를 인식하기가 더 쉬워집니다.

펠티에 쿨러란 무엇인가?

펠티에 쿨러는 작은 솔리드 스테이트 히트 펌프입니다. 직류가 모듈을 통과하면 한 면은 열을 흡수하고 반대 면은 열을 방출합니다. 전류 방향을 바꾸면 열 흐름 방향이 반전되므로 동일한 열전 모듈이 적절히 제어되는 시스템에서 냉각 또는 가열에 사용될 수 있습니다.[1][2]

일반적인 모듈에는 세라믹 플레이트 사이에 많은 p형 및 n형 반도체 요소 쌍이 포함되어 있습니다. 요소는 일반적으로 전기적으로 직렬로, 열적으로 병렬로 배열됩니다. 전류는 반도체 커플을 통과하는 반면, 열은 냉각 측에서 고온 측으로 전달됩니다.[2][6]

동일한 기본 구성 요소에 대해 몇 가지 이름을 볼 수 있습니다:

• 펠티에 쿨러 물리적 효과를 강조합니다;

• 열전 냉각기 또는 TEC 쿨러 는 엔지니어링 문서에서 일반적입니다;

• 펠티에 셀 쿨러 는 모듈 또는 셀을 나타냅니다;

• 냉각 펠티에 모듈 은 제품 및 구성 요소 검색에서 일반적입니다. 그리고

• 열전 냉각 모듈 은 설명적인 기술 용어입니다.

이 이름들이 완제품의 성능을 알려주지는 않습니다. 벤치 위에서는 모듈 하나가 온도 차이를 만들 수 있지만, 웨어러블 에어컨은 피부에서 열이 유입되고, 따뜻한 공기가 주변을 감싸며, 소형 배터리가 TEC와 팬에 모두 전원을 공급하는 상황에서 작동해야 합니다.

열전 장치, 팬 전용 제품, 냉각 조끼 및 기타 형식에 대한 더 광범위한 비교를 보려면 다음 가이드를 시작하십시오: 웨어러블 에어컨 카테고리.

펠티에 효과는 어떻게 냉각 측을 만들까?

유용한 설명은 모듈이 "냉기를 만든다"고 취급할 필요가 없습니다. 모듈은 열 에너지를 이동시킵니다.

직류가 p형 및 n형 반도체 커플을 통해 흐르면 전하 캐리어가 모듈을 가로질러 열을 전달합니다. 한 쌍의 접합부에서는 모듈이 열을 흡수하고, 반대쪽 접합부에서는 열을 방출합니다. 전류 방향을 바꾸면 뜨거운 면과 차가운 면이 바뀝니다.[1][2]

동시에 세 가지 효과가 작용합니다:

1. 펠티에 열 펌핑은 열을 원하는 방향으로 이동시킵니다. 이것이 제품이 접촉 플레이트를 냉각하는 데 사용하는 효과입니다.

2. 전기 저항은 줄 열을 생성합니다. 더 많은 전류는 열 펌핑을 증가시킬 수 있지만, 모듈 내부의 저항 발열도 증가시킵니다.

3. 열은 더 뜨거운 쪽에서 더 차가운 쪽으로 역전도됩니다. 온도 차이가 커짐에 따라 이 원치 않는 역류가 더 중요해집니다.

이것은 일반적인 성능 곡선을 설명합니다: 전류를 증가시키면 유용한 작동 영역까지 냉각이 개선될 수 있지만, 더 많은 전류가 자동으로 더 나은 것은 아닙니다. 더 높은 전류는 또한 전기적 열을 추가하고 고온 측 방열판의 부담을 증가시킵니다. 최적의 제어 지점은 열 부하, 고온 측 온도, 원하는 저온 측 온도 및 사용 가능한 전력에 따라 달라집니다.[3][4]

펠티에 냉각은 능동 열 전달입니다

팬 전용 목 장치는 주변 공기를 이동시킵니다. 땀 증발을 지원하고 피부 근처의 따뜻한 공기를 교체하여 편안함을 개선할 수 있지만, 기류를 냉각하지는 않습니다. 펠티에 에어컨은 접촉 플레이트에서 능동 열 전달을 추가하여 해당 표면이 기류만으로 도달할 수 있는 온도보다 낮은 온도에서 작동할 수 있게 합니다.

결과는 국소적입니다. 냉각 플레이트가 목의 뒤쪽이나 옆쪽에 닿으면 주로 해당 플레이트 아래와 바로 주변의 피부에 영향을 미칩니다. 냉각된 영역이 작아도 그 감각은 뚜렷할 수 있습니다. 이것은 실내 온도를 낮추는 것과 다르며, 자동으로 중심 체온의 변화를 의미하지는 않습니다.

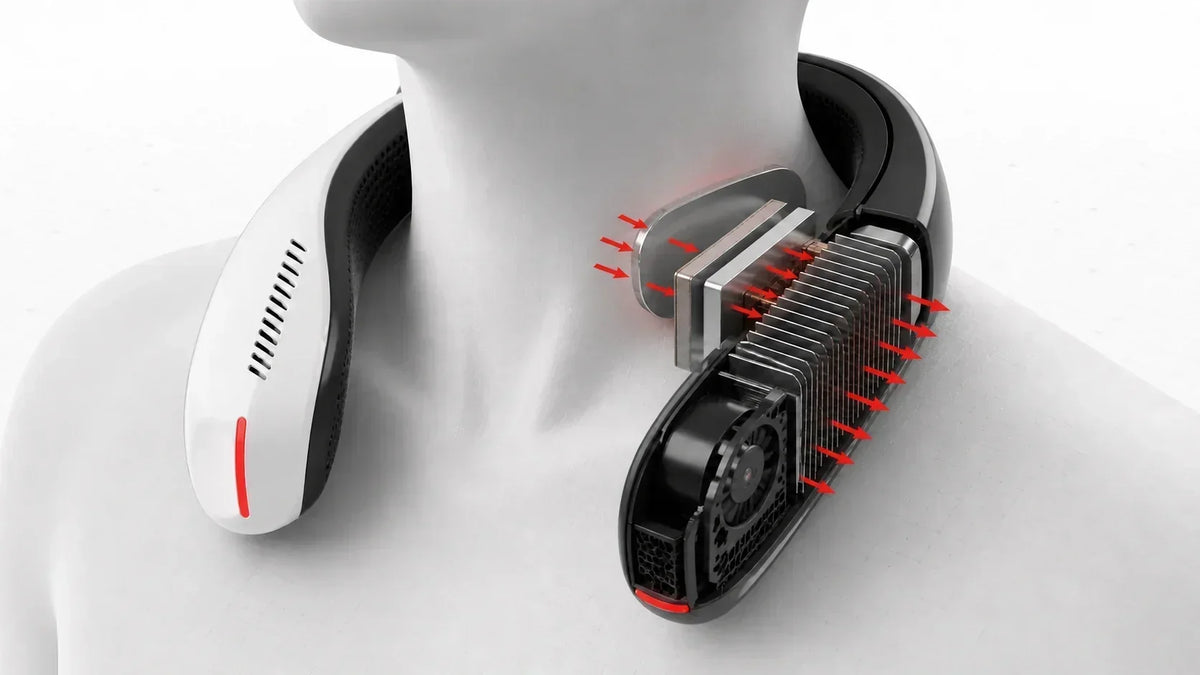

냉각 측, 발열 측 및 방열판: 완전한 열 경로

가장 간단한 유용한 다이어그램은 다음과 같습니다:

Skin → contact plate → thermal interface → TEC cold side → TEC hot side → heat spreader → heat sink → moving air

각 단계는 최종 결과를 제한할 수 있습니다.

1. 접촉 플레이트는 피부에서 열을 수집합니다

보이는 플레이트는 일반적으로 모듈의 냉각 측에 연결된 열 전도성 표면입니다. TEC 자체보다 더 넓은 영역으로 냉각을 확산시키고 모듈을 직접적인 기계적 접촉으로부터 보호합니다.

좋은 접촉이 중요합니다. 한쪽 가장자리만 닿는 플레이트는 의도된 영역에 균등하게 놓인 플레이트보다 열 저항이 더 큽니다. 목 모양, 장치 개구부, 힌지 기하학, 스프링 힘, 머리카락, 칼라 및 움직임은 모두 접촉 면적을 변경할 수 있습니다. 더 강한 압력은 열 전달을 개선할 수 있지만, 너무 많은 압력은 불편함을 만듭니다. 따라서 웨어러블 설계는 열 접촉과 장기적인 착용감 사이의 균형입니다.

2. TEC는 모듈을 가로질러 열을 펌핑합니다

냉각 측은 일반적으로 로 표시되는 속도로 열을 흡수합니다. Qc달성 가능한 값은 고정되어 있지 않습니다. 입력 전류, 고온 측 온도, 저온 측 온도 및 모듈 양단의 온도 차이에 따라 변경됩니다.[4]

광고된 두 가지 사양은 오용하기 쉽습니다:

• 최대 온도 차이 (ΔTmax) 는 일반적으로 냉각 측의 유용한 열 부하가 거의 또는 전혀 없을 때 관련이 있습니다.

• 최대 열 펌핑 용량 (Qmax) 은 모듈 면 사이의 온도 차이가 0에 가까울 때 지정됩니다.

이 두 최대값은 동일한 작동 지점에서 발생하지 않습니다. 무부하 플레이트 온도가 낮은 냉각 전용 펠티에 모듈이 따뜻한 피부에 눌렸을 때 웨어러블 제품이 동일한 온도를 유지한다는 것을 증명하지 않습니다.

3. 고온 측은 냉각 측이 흡수한 것보다 더 많은 열을 받습니다

시스템은 냉각 측에서 펌핑된 열과 전기 입력 전력을 모두 방출해야 합니다:

Qh = Qc + Pin

여기서, Qh 는 고온 측에서 나가는 열이고, Qc 는 냉각 측에서 흡수된 열이며 Pin TEC에 공급되는 전력입니다. Ferrotec의 열전 모델은 동일한 에너지 균형을 사용합니다.[4]

예를 들어, 시스템이 콜드 플레이트에서 2와트를 흡수하고 모듈이 4와트를 소비했다면, 핫 사이드는 팬, 전원 전자 장치 및 기타 주변 부품의 열을 별도로 계산하기 전에 약 6와트를 방출해야 합니다. 이것은 설명을 위한 예시이며, 특정 RANVOO 모델에 대한 주장이 아닙니다.

4. 히트 싱크가 열을 환경으로 방출합니다

히트 싱크는 액세서리가 아닙니다. 냉각 시스템의 일부입니다. 히트 싱크가 열을 충분히 빠르게 방출하지 못하면 온도가 상승합니다. 이는 TEC가 작동해야 하는 온도 차이를 증가시키고, 유용한 열 펌핑을 감소시키며, 주변 제품 표면을 따뜻하게 할 수 있습니다.[3]

컴팩트한 웨어러블 제품은 일반적으로 강제 대류를 사용합니다: 팬이나 송풍기가 핀이나 다른 고면적 구조물을 가로질러 공기를 이동시킵니다. 핀 형상, 표면적, 공기 흐름 속도, 흡입 간격 및 배기 방향이 모두 중요합니다. 머리카락이나 옷깃으로 흡입구를 막으면 공기 흐름의 편안함뿐만 아니라 열전 시스템이 콜드 플레이트에서 열을 이동시키는 능력도 감소할 수 있습니다.

따뜻한 배기가 냉각판이 가짜라는 것을 의미하지는 않습니다. 이는 열이 시스템에서 빠져나가고 있다는 증거입니다. 엔지니어링 문제는 장치가 핫 사이드의 열을 피부에 닿는 콜드 경로와 분리하고 불편한 핫스팟을 유발하지 않고 배출하는지 여부입니다.

웨어러블 에어컨 내부에서 펠티에 쿨러가 작동하는 방식

목에 착용하는 실용적인 열전 에어컨은 배터리에 직접 연결된 모듈보다는 조정된 시스템입니다.

시스템 구성 요소	기능	문제가 발생할 수 있는 상황
피부 접촉 플레이트	국소 열을 수집하고 접촉 영역에 냉각을 분산시킵니다	불완전한 접촉, 과도한 압력, 땀 축적 또는 불편한 가장자리
열 인터페이스 재료	고체 표면 사이의 미세한 공극을 줄입니다	불량한 적용, 노화, 고르지 않은 압축 또는 과도한 두께
TEC 모듈	냉각면에서 가열면으로 열을 펌핑합니다	잘못된 작동 지점, 과도한 전류, 열 응력 또는 수분 침투
핫 사이드 스프레더 및 히트 싱크	방출된 열을 이동시키고 분산시킵니다	불충분한 면적, 평탄도 불량, 높은 열 저항 또는 열 재순환
팬 또는 송풍기	핫 사이드 열을 주변 공기로 운반합니다	막힌 흡입구, 약한 공기 흐름, 자극적인 소음 또는 목 쪽으로 되돌아오는 배기
온도 센서	플레이트 또는 히트 싱크 상태를 모니터링합니다	느린 응답, 잘못된 배치 또는 하나의 온도에만 의존하는 제어
컨트롤러	전류를 조절하고 모드를 조정합니다	오버슈트, 불안정한 제어 또는 유용한 냉각 없이 전력을 추가하는 높은 모드
배터리 및 전력 전자 장치	전기 에너지를 공급하고 변환합니다	전압 강하, 변환 손실, 배터리 발열 또는 최대 모드 런타임 단축
하우징 및 착용 시스템	열 부품을 신체에 밀착시키면서 뜨거운 경로와 차가운 경로를 분리합니다	불균일한 하중, 목 압박, 환기 불량 또는 프레임을 통한 열 전도

시동, 정상 상태 및 움직임

시동 시, 콜드 플레이트와 모듈이 아직 착용자로부터 많은 열을 흡수하지 않았기 때문에 콜드 플레이트의 온도가 빠르게 떨어질 수 있습니다. 장치가 피부에 닿으면 열 부하가 증가합니다. 열 입력과 열 방출이 균형을 향해 이동할 때까지 핫 사이드 어셈블리도 따뜻해집니다.

이것이 시동 후 몇 초 후에 촬영된 단일 온도가 불완전한 증거인 이유입니다. 더 유용한 테스트는 시간 곡선, 주변 조건, 플레이트가 대표적인 하중 하에 있었는지, 그리고 몇 분 후에 장치가 안정적으로 유지되었는지를 보고합니다.

움직임은 시스템을 다시 변화시킵니다. 걷기는 방열판 주변의 외부 공기 흐름을 증가시킬 수 있지만, 머리카락, 옷 또는 신체 위치가 흡입구를 간헐적으로 차단할 수 있습니다. 착용감으로 인해 콜드 플레이트가 피부에서 멀어질 수도 있습니다. 평평한 벤치에서 강해 보이는 제품이라도 기계적 설계가 움직이는 착용자와의 접촉을 유지할 수 없다면 불일치하게 느껴질 수 있습니다.

냉각 용량, 전력 및 배터리 트레이드오프

열전 냉각은 컴팩트하고, 고체 상태이며, 제어 가능하고, 순환 냉매 루프가 없기 때문에 매력적입니다. 웨어러블의 주요 제약은 이동된 열, 전력 입력 및 핫 사이드 열 방출 간의 관계입니다.

열 펌핑은 전기 입력과 동일하지 않습니다

냉각 용량은 콜드 사이드에서 제거되는 열의 속도입니다, Qc. 전기 입력은 Pin. 그 비율은 냉각 성능 계수입니다:

COP = Qc / Pin

COP 0.5는 해당 작동 지점에서 모듈이 전기 입력 와트당 0.5와트의 콜드 사이드 열을 펌핑한다는 의미입니다. COP는 전류, 온도 차이 및 핫 사이드 조건에 따라 변합니다. 모든 펠티에 모듈 또는 제품에 대한 보편적인 숫자는 아닙니다.[4][5]

소비자에게 이는 간단한 규칙으로 이어집니다: 배터리 용량만으로는 냉각 성능을 예측할 수 없습니다. 동일한 와트시 등급의 두 장치는 다른 모듈, 제어 전략, 팬 전력, 콜드 플레이트 면적 및 최대 모드 제한을 사용할 수 있습니다.

최대 모드가 수확 체감이 있을 수 있는 이유

TEC 전류를 높이면 열 펌핑이 증가할 수 있지만, 줄 발열과 총 핫 사이드 부하도 증가합니다. 방열판이 이미 실질적인 한계에 가까우면, 추가 입력은 피부에서 동등한 개선을 제공하기보다 주로 핫 사이드를 더 따뜻하게 만들 수 있습니다.

따라서 잘 설계된 컨트롤러는 단계적 모드, 온도 피드백 또는 전력 제한을 사용할 수 있습니다. 가장 강한 짧은 버스트가 긴 통근에 가장 효율적이거나 편안한 설정은 아닐 수 있습니다. 한 제품의 가장 추운 광고 숫자와 다른 제품의 낮은 모드 런타임을 비교하는 대신, 동일한 모드에서 타임스탬프가 찍힌 플레이트 온도, 전력 및 런타임을 비교하십시오.

주변 온도가 중요한 이유

핫 사이드 방열판은 궁극적으로 주변 공기로 열을 방출합니다. 더 뜨거운 공기에서는 방열판이 더 높은 기준선에서 시작하고 제품 표면이 불편해지거나 제어가 전력을 줄이기 전에 온도 마진이 더 적습니다. 정체된 공기, 제한된 흡입구 및 열 재순환은 이를 악화시킬 수 있습니다.

습도는 편안함과 수분 관리에 영향을 미칩니다. 로컬 이슬점 아래에서 작동하는 차가운 표면은 응결을 수집할 수 있습니다.[7] 웨어러블 장치에서는 땀이 추가적인 수분 원천입니다. 따라서 모듈, 씰, 센서, 금속 표면 및 청소 지침은 건조한 실험실 작동뿐만 아니라 실제 접촉 사용을 중심으로 설계되어야 합니다.

펠티에 웨어러블이 전체 방을 냉각할 수 없는 이유

방 에어컨은 냉동 시스템을 통해 실내 공기에서 열을 제거하고 실외로 방출합니다. 목에 착용하는 펠티에 장치는 로컬 피부 접촉 영역에서 소량의 열을 흡수하고 그 열(전기 입력 포함)을 같은 주변 방으로 다시 방출합니다.

방의 관점에서 웨어러블은 실내에서 작동하는 동안 순 열원입니다:

Heat released to room = local heat moved from skin + electrical energy consumed

착용자는 민감한 접촉 영역에서 열이 이동되고 장치가 목과 얼굴 주변으로 공기를 보낼 수 있기 때문에 더 시원하게 느낄 수 있습니다. 방은 더 시원해지지 않습니다. 이것은 개인 열 쾌적과 공간 냉방의 차이입니다.

동일한 경계가 신체 냉각에도 적용됩니다. 국소 피부 냉각은 전신 열 제거나 열 질환 보호를 입증하지 않고도 의미가 있을 수 있습니다. 동료 검토를 거친 웨어러블 열전 냉각 연구는 통제된 설계 하에서 국소 피부 표면 냉각을 입증했으며, 동시에 피부와 주변 공기의 열 저항 및 고온 측 열 방출을 핵심 과제로 식별했습니다.[6][8]

웨어러블 펠티에 냉각기를 의도된 사용과 일치하는 조건에서 특정 광범위한 결과가 측정되지 않는 한 개인용 편의 기기로 취급하십시오. 수분 보충, 그늘, 환경 적응, 작업-휴식 관리 또는 의료 및 산업 열 안전 지침을 대체해서는 안 됩니다.

펠티에 냉각 주장을 평가하는 방법

가장 강력한 증거는 플레이트 온도를 주변 조건, 접촉 하중, 전력 및 시간과 연결합니다.

다음 측정 항목을 찾으십시오

1. 주변 온도 및 상대 습도: 테스트 조건이 없는 온도 결과는 비교하기 어렵습니다.

2. 시간에 따른 냉각 플레이트 온도: 시동부터 안정적인 작동까지의 곡선을 최저 수치 하나보다 선호하십시오.

3. 고온 측 또는 배기 온도: 이것은 방열 시스템이 속도를 유지하고 있는지 보여줍니다.

4. 대표적인 접촉 하중: 무부하 플레이트와 피부 시뮬레이터 또는 착용자로부터 열을 흡수하는 플레이트는 다른 테스트입니다.

5. 작동 모드별 전력: 전압, 전류 및 총 시스템 와트를 기록하십시오—팬과 전자 장치가 동일한 배터리를 사용하는 경우 TEC 입력만으로는 충분하지 않습니다.

6. 모드별 런타임: 최대 냉각, 균형 모드 및 팬 전용 작동은 별도로 보고되어야 합니다.

7. 접촉 면적 및 착용감: 플레이트 치수, 플레이트가 닿는 위치 및 이동 중 접촉이 안정적으로 유지되는지 여부를 명시하십시오.

8. 소음 및 표면 편안함: 팬 소음, 무게 또는 뜨거운 표면으로 인해 장치가 실용적이지 않다면 열 성능은 유용하지 않습니다.

다음 주장에 주의하십시오

• "즉시 20도 하락" 화씨 또는 섭씨, 시작 온도, 테스트 표면, 경과 시간 및 주변 조건을 정의하지 않고;

• 베어 모듈 ΔTmax 인간 피부에서 예상되는 하락으로 제시된 경우;

• 가장 낮은 플레이트 온도 더 낮은 전력 모드에서 측정된 런타임과 짝을 이룬 경우;

• "반도체 냉방" 방 전체 에어컨을 암시하는 데 사용된 경우;

• 열화상 카메라 이미지 일관된 방사율, 반사 온도 설정, 거리 및 표면 준비가 없는 경우.

적외선 카메라는 열 분포를 보여주는 데 유용하지만, 반짝이는 금속 플레이트는 오해를 불러일으키는 판독값을 생성할 수 있습니다. 테스트 표면에 올바르게 부착된 접촉 센서를 사용하여 중요한 온도 값을 검증해야 합니다.

웨어러블 펠티에 냉각을 위한 재현 가능한 테스트 계획

다음 프로토콜은 기사의 설명을 감사 가능한 증거로 전환합니다.

게시 전에 필요한 원본 증거: 이 콜아웃을 엔지니어링 검토 후 RANVOO 테스트 결과로 교체하십시오. 아래 조건과 계측기가 문서화될 때까지 수치 냉각, 전력 또는 런타임 주장을 게시하지 마십시오.

테스트 설정

• 방이나 챔버를 안정화하고 주변 온도, 상대 습도 및 공기 속도를 기록합니다;

• 장치를 완전히 충전하고 배터리 상태, 펌웨어 및 작동 모드를 문서화합니다;

• 사용 준비가 된 질량과 냉각 플레이트 접촉 치수를 기록합니다;

• 정의된 샘플링 간격으로 총 입력 전압과 전류를 측정합니다;

• 각 냉각 플레이트와 핫 사이드 히트 스프레더에 보정된 접촉 센서를 부착합니다;

• 비교 부하 테스트를 위해 반복 가능한 가열 피부 시뮬레이터 또는 제어된 고정 장치를 사용하고;

• 팬 흡입구와 배기구 여유 공간을 문서화합니다.

테스트 순서

1. 장치가 꺼진 상태에서 기준 온도를 기록합니다.

2. 무부하 시동 테스트를 실행하여 피부 열이 유입되지 않고 플레이트가 얼마나 빨리 변하는지 보여줍니다.

3. 제어된 열 부하 하에서 반복하고 동일한 타임라인에 냉각 플레이트, 핫 사이드, 주변 및 전기 전력을 보고합니다.

4. 각 판매 모드를 온도가 안정화되거나 모드가 자동으로 변경될 때까지 별도로 테스트합니다.

5. 하나의 현실적인 부분 막힘으로 핵심 테스트를 반복하여 손상된 공기 흐름의 영향을 보여주되, 제품의 작동 한계를 초과하기 전에 중지합니다.

6. 승인된 인간 대상 또는 제품 편안함 프로토콜을 사용하여 맞춤 시험을 실시하고, 접촉 안정성, 압력, 소음 및 인지된 편안함을 계측된 열 성능과 별도로 보고합니다.

7. 최상의 실행만 제시하지 않고 반복 시험을 수행하고 변동을 보고합니다.

자주 묻는 질문

펠티에 냉각기가 주변 온도보다 낮아질 수 있습니까?

예. 적절한 핫 사이드 열 방출을 갖춘 올바르게 전원이 공급된 TEC는 냉각면을 주변 온도보다 차갑게 만들 수 있습니다. 부하 하의 유용한 온도는 모듈, 전류, 접촉 열, 핫 사이드 온도 및 전체 어셈블리의 열 저항에 따라 달라집니다.[1][3][4]

핫 사이드에 팬이 필요한 이유는 무엇입니까?

핫 사이드는 냉각 플레이트에서 펌핑된 열과 TEC의 전기 입력을 모두 방출해야 합니다. 대부분의 컴팩트한 공랭식 응용 분야에서 강제 공기 흐름은 히트 싱크의 열 저항을 낮추고 핫 사이드 온도가 냉각 성능을 감소시킬 만큼 상승하는 것을 방지하는 데 도움이 됩니다.[3]

전류를 반전시키면 냉각과 가열을 전환할 수 있습니까?

예. DC 극성을 반전시키면 열 펌핑 방향이 반전됩니다. 완성된 웨어러블 제품은 하드웨어, 센서, 펌웨어 및 안전 한계가 양방향 작동을 위해 설계된 경우에만 이 작업을 수행해야 합니다. 사용자가 제품 배선을 직접 반전해서는 안 됩니다.[1][2]

펠티어 쿨러는 압축기와 동일한가요?

아니요. 펠티어 쿨러는 냉매 회로나 압축기가 없는 고체 상태 열전기 열 펌프입니다. 컴팩트하고 제어하기 쉽지만, 열 펌프 효율과 방열판 요구 사항은 증기 압축 냉각과 다릅니다.[1][2]

더 큰 펠티어 모듈이 항상 더 잘 냉각되나요?

아니요. 모듈 크기는 하나의 변수일 뿐입니다. 장치는 필요한 전류를 공급하고, 열을 고르게 분산시키며, 냉측 접촉을 유지하고 더 큰 온측 부하를 처리해야 합니다. 잘못 매칭된 대형 모듈은 컴팩트한 방열판과 배터리를 압도할 수 있습니다.

몇 분 후에 플레이트가 덜 차갑게 느껴지는 이유는 무엇인가요?

시작 시 플레이트는 처음에 열 부하가 거의 없을 수 있습니다. 접촉 후 피부에서 열이 유입되고 온측 어셈블리가 따뜻해집니다. 제어 장치는 온도, 편안함 또는 배터리 수요를 관리하기 위해 전력을 줄일 수도 있습니다. 정상적인 안정화와 불충분한 방열을 구별하려면 시간 곡선이 필요합니다.

습기가 열전기 쿨러를 손상시킬 수 있나요?

차가운 표면이 이슬점 아래로 떨어지면 습기는 설계 문제가 될 수 있으며, 웨어러블 제품은 또한 땀에 노출됩니다. 완성된 시스템의 일부로 모듈 밀봉, 배수, 내식성 및 청소 지침을 검토해야 합니다.[7]

결론

펠티어 쿨러는 무에서 냉기를 만들지 않습니다. 전기를 사용하여 피부에 닿는 플레이트에서 온측 방열판으로 열을 이동시킵니다. 모듈은 컴팩트하고 반응성이 좋을 수 있지만, 접촉, 기류, 열 인터페이스, 센서, 제어 장치 및 배터리 용량이 함께 작동할 때만 웨어러블 제품이 성공합니다.

웨어러블 에어컨을 비교할 때 가장 낮은 광고 플레이트 온도에 멈추지 마십시오. 장치가 어떤 부하에서, 얼마나 오래, 어떤 주변 온도와 전력 수준에서 무엇을 냉각했는지, 그리고 온측에서 열을 어떻게 방출했는지 물어보십시오. 이러한 답변은 단일 모듈 최대값이나 짧은 무부하 데모보다 실제 성능에 대해 더 많은 것을 알려줍니다.

출처

[1] Ferrotec, "열전기 냉각 소개," 열전기 기술 참조 가이드; 2026년 8월 11일 접속.

[2] Analog Devices, "통신 시스템의 TEC 컨트롤러 애플리케이션," TEC 구조 및 가역 열 흐름 포함; 2026년 8월 11일 접속.

[3] Ferrotec, "방열판 고려 사항," 열전기 기술 참조 가이드; 2026년 8월 11일 접속.

[4] Ferrotec, "모듈의 수학적 모델링," 포함 Qc, Qh, 전기 입력 및 COP 관계; 2026년 8월 11일 접속.

[5] Ferrotec, "모듈 선택," 전류 및 온도 차이에 대한 열 펌핑 및 COP 의존성 포함; 2026년 8월 11일 접속.

[6] Kishore 외 (2019), "더 적은 재료로 초고성능 웨어러블 열전기 쿨러," Nature Communications.

[7] Ferrotec, "열전기 모듈 설치," 이슬점 아래 응축 및 습기 밀봉 포함; 2026년 8월 11일 접속.

[8] Hong 외 (2019), "개인 온도 조절을 위한 웨어러블 열전기," Science Advances.
